1驅動產品系統構成及配線

(一)   直驅系統構成

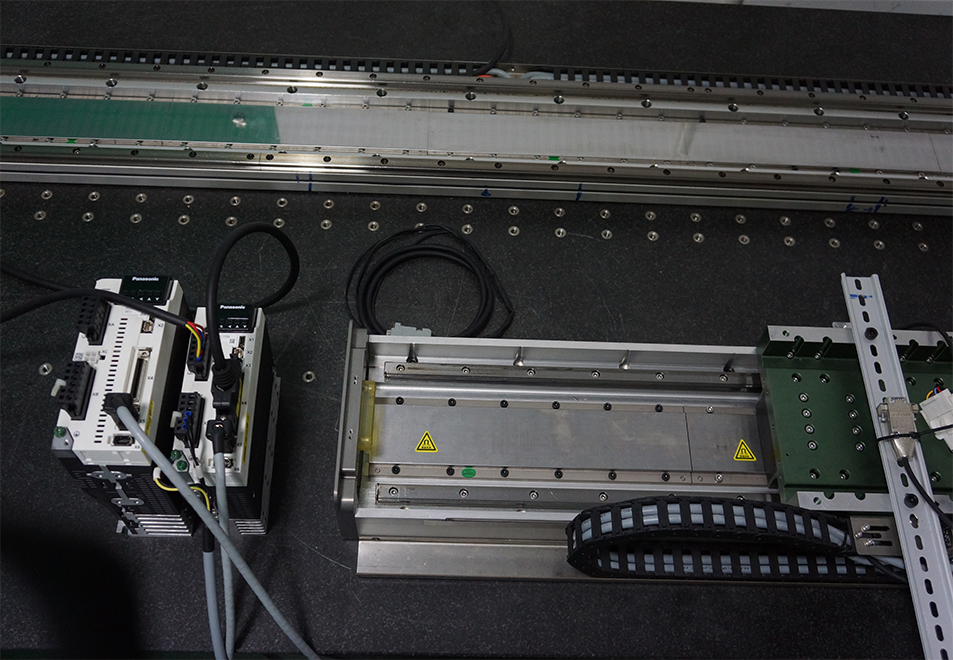

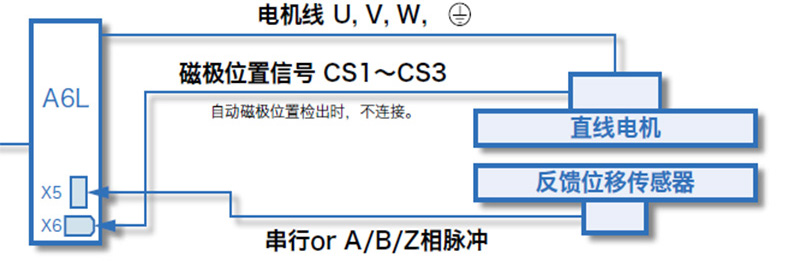

直線電機系統+驅動器系統

   i.     直線電機系統

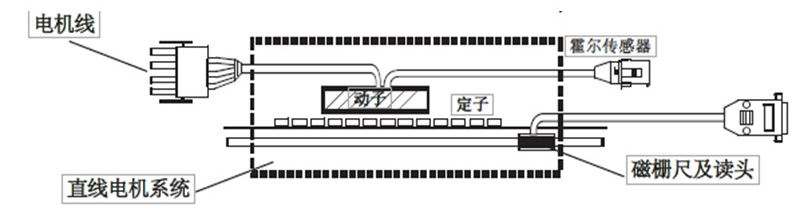

                                                                             電機系統圖（1-1）

    i i.     驅動系統

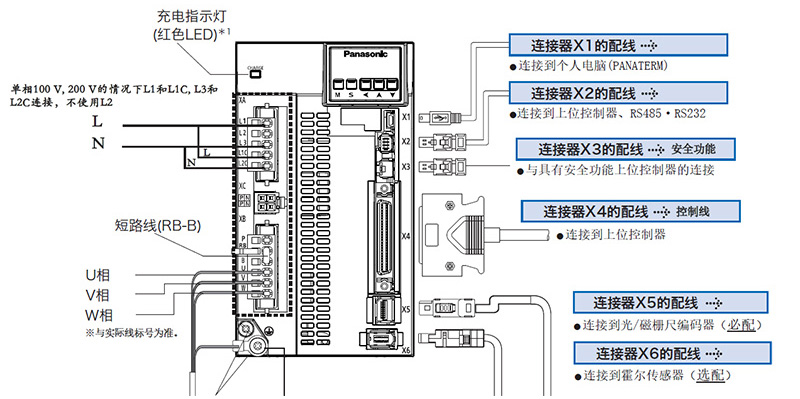

                                                                           驅動器系統圖（1-2）

     iiii.     直線電機系統接線須知：

XA：電源輸入連接器，當電源為單相220VAC時，主電源接L1和L3，控制電源接L1C和L2C

XB：電機用連接器，接入對應的電機相線即可，屏蔽或地線也需接入下方相應的接地引腳

X4：控制端連接器，接入控制器中，需注意合理規范的接線和走線，避免干擾問題

X5：編碼器連接器，與電機反饋尺連接，如需布入拖鏈需注意，請勿將連接處放入彎折部分

X6：霍爾連接器，與電機內霍爾傳感器連接，霍爾為特殊用途，若無請忽略

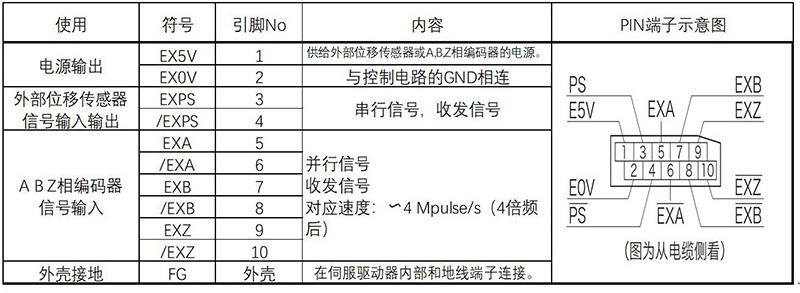

A.   X5編碼器引腳定義

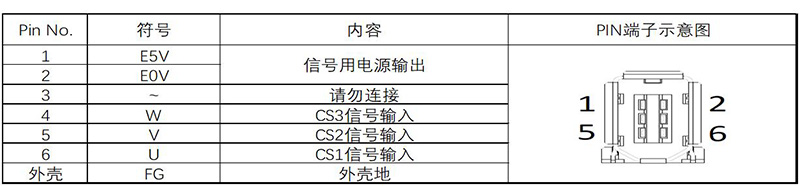

A.   X6霍爾傳感器引腳定義

注意點：

控制輸入輸出時，噪音入侵（干擾）是導致輸入輸出信號產生錯誤動作的原因。

l  X1-X6為二次電路，一次電源（控制電源用直流電源DC24 ，再生電阻用直流電源DC24 V等其他電源）之間需要進行絕緣，請勿連接相同電源。此外，請勿連接地線。反之則會成為輸入輸出信號錯誤動作的原因。

l  控制電源（特別是DC24 V）和外部的操作電源分開使用電源。特別注意請勿將兩個電源的地

線相互連接，布線時也請合理分配外部操作電源和控制電源的布線路徑，遵循強弱電分開的原則布線

l  信號線請使用屏蔽線，屏蔽線兩端請接地。
